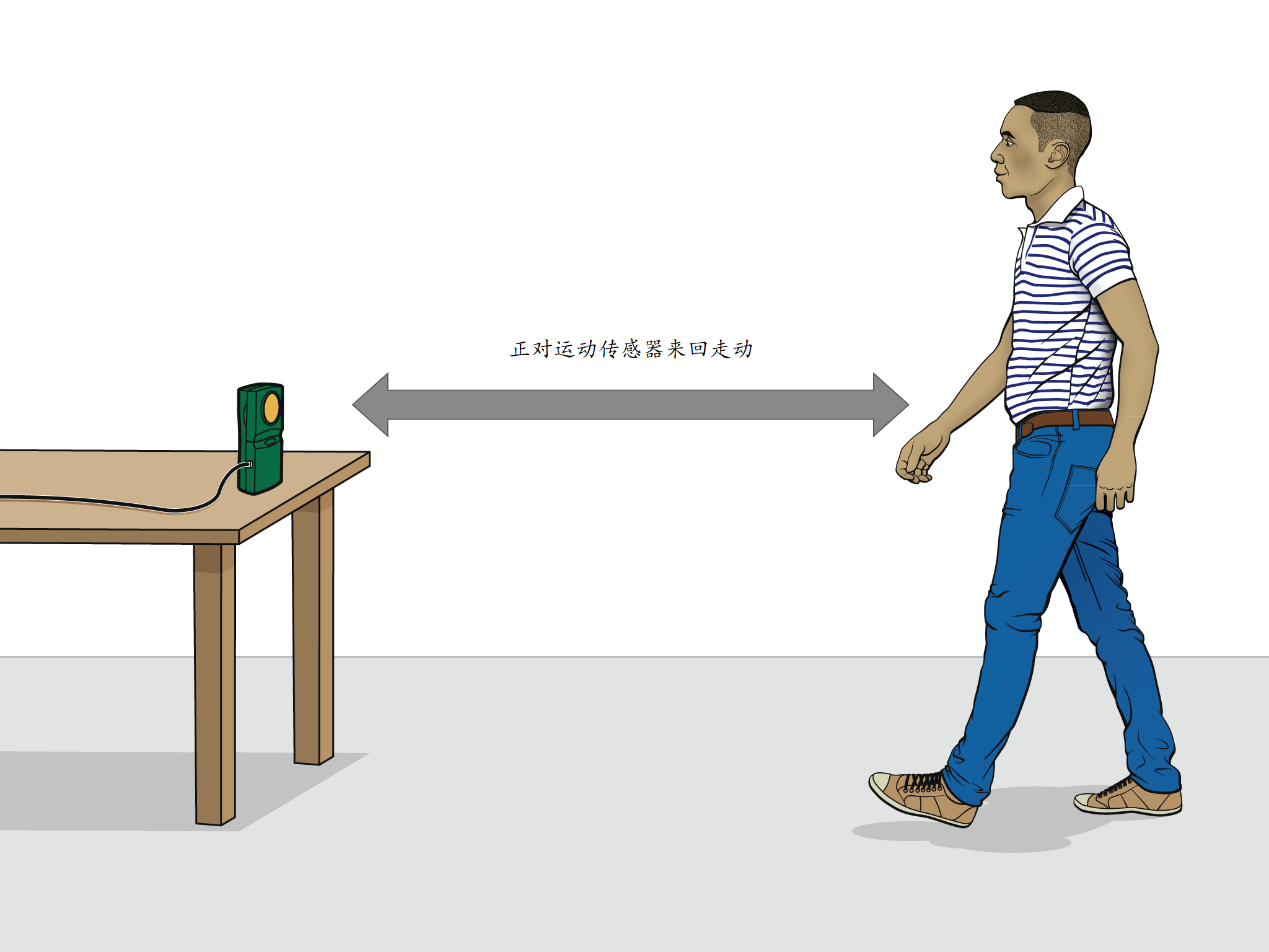

描述物體運動最好的方式之一就是繪制出位置、速度、加速度隨時間的關系圖像。從以上的圖像中可以得到物體的運動方向、運動速度、運動距離，并且可以知道它是在加速還是減速。在本實驗中，你將通過一個運動傳感器測量自己在教室內的走動，并繪制實時圖像來驗證這些信息。

運動傳感器可以測量它發出的一束高頻聲波脈沖經運動物體反射，并返回到探測器這個過程的時間。通過這個時間和聲音的傳播速度，采集器可以計算得到傳感器與物體間的距離，也即物體的運動位置。又通過位置的變化可以計算出物體的速度和加速度。所有這些信息都可以繪制成圖像。而對運動圖像的定性分析可以幫助你深入了解運動學的概念。

實驗?zāi)康?/span>

• 分析學生在教室中行走的運動情況

• 猜想、手繪、驗證位置隨時間變化的運動圖像

• 猜想、手繪、驗證速度隨時間變化的運動圖像

實驗材料

電腦

Logger Pro

威尼爾采集器

威尼爾運動傳感器

膠帶

米尺

問題討論

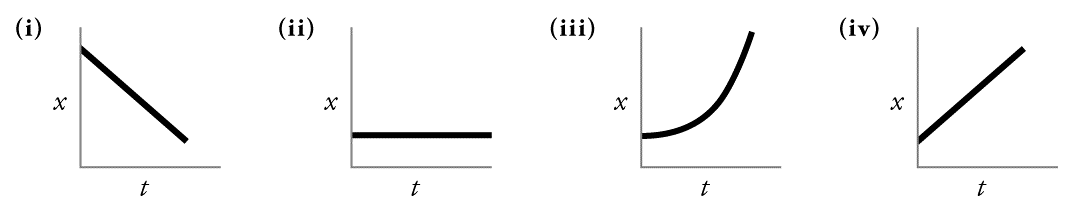

1、以下是四個位置與時間的關系圖像。請選出與描述相匹配的運動情形，并說明原因。

a.      物體保持靜止

b.     物體沿著正方向勻速運動

c.      物體沿著負方向勻速運動

d.     物體從靜止沿著正方向加速運動

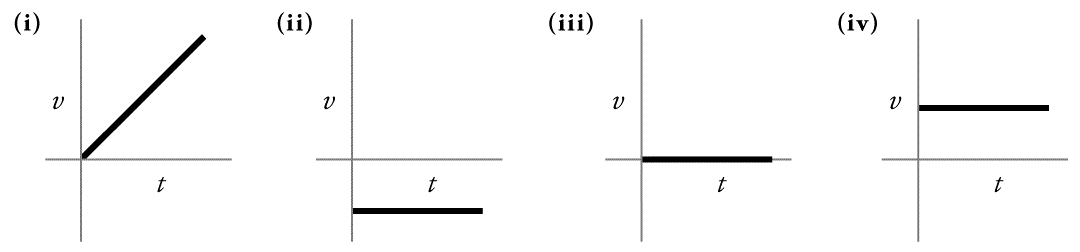

2、以下是四個速度與時間的關系圖像。請選出與描述相匹配的運動情形，并說明原因。

a.      物體保持靜止

b.     物體沿著正方向勻速運動

c.      物體沿著負方向勻速運動

d.     物體從靜止沿著正方向加速運動

實驗步驟

第一部分預備實驗

1、連接運動傳感器到采集器的數字接口，設置靈敏度開關為“球/行走“狀態

2、把運動傳感器放置在一個至少有4米長的開闊空間，在地板上使用短條的膠帶，標出離運動傳感器1米，2米，3米和4米的位置。

3、從“物理使用Vernier”文件夾中，打開文件“01a 圖跟隨”。觀察位置讀數。來回移動并確認讀數有效。

4、當你以恒定的速度離開傳感器時，使用Logger Pro來產生你的運動圖。要做到這一點，請站在距離運動傳感器約1米的地方，并請實驗室小伙伴幫忙點擊。當你開始聽到滴答聲時，慢慢遠離移動傳感器。

5、檢查圖像。猜想并畫出當你加快腳步時，位置與時間的關系。使用“運動傳感器”檢驗?zāi)愕念A(yù)測。

第二部分位置與時間的圖形匹配

6、打開實驗文件“01b 圖跟隨”。將顯示一個設定好的位置與時間的目標圖像。

7、試著描述你將通過怎樣的行走方式能產生上面的目標圖像。

8、為了驗證你的猜想，請選擇一個起始點，然后站在這個點上。通過單擊開始數據采集。當你聽到運動傳感器發出的滴答聲時，用能與電腦屏幕上圖像匹配的運動方式來行走。

9、如果你不成功，重復這個過程，直到你的動作與屏幕上的圖形緊密匹配。打印或繪制出你所有嘗試中最好的數據圖像。

10、 從“數據”菜單中選擇“刪除數據組”，然后單擊”生成圖匹配”圖標。顯示新的目標圖形。使用新的目標圖形重復步驟7-9。

11、在回到第三部分之前，回答第二部分的分析問題。

第三部分  速度與時間的圖形匹配

12、打開實驗文件“01d 圖跟隨”， 將顯示一個設定好的速度與時間的目標圖像。

13、試著描述你將通過怎樣的行走方式能產生這個目標圖像。

14、為了驗證你的猜想，請選擇一個起始點，然后站在這個點上。通過單擊開始數據采集。當你聽到運動傳感器發出的滴答聲時，用能與電腦屏幕上圖像匹配的運動方式來行走。匹配速度圖像與匹配位移圖像相比要更困難。重復你的實驗直到獲得較好的圖形匹配，打印或繪制出你最好的匹配圖。

15、從“數據”菜單中選擇“刪除數據組”，然后單擊”生成圖匹配”圖標 。顯示新的目標圖形。使用新的目標圖形重復步驟13-14。

16、拿掉地上的膠帶

17、繼續第三部分的問題分析。

實驗分析

第二部分位移與時間圖像匹配

1、描述一下：你通過怎樣的行走方式來匹配每個圖像。

2、解釋位移與時間圖像中斜率的意義。對正斜率和負斜率進行討論。

3、位移與時間圖像的斜率為0，對應哪種類型的運動？

4、位移與時間圖像的斜率為常數，對應哪種類型的運動？

5、位移與時間圖像的斜率是變化的，對應哪種類型的運動？用運動傳感器來驗證你對這些問題的回答。

第三部分速度與時間圖像匹配

6、描述你在每個匹配圖像時是如何移動的。

7、速度與時間圖像的斜率為0，對應哪種類型的運動？

8、速度與時間圖像的斜率不為0，對應哪種類型的運動？用運動傳感器來驗證你的回答。

知識擴展

1、舉行一場圖形匹配挑戰。從數據菜單中選擇清除所有數據。使用Logger Pro中的“預測“工具來繪制位置與時間的關系圖：從“分析”菜單中選擇“繪制預測”，繪制一個新的目標圖。在課堂上找另一名學生來匹配你的圖表。讓其他學生以同樣的方式挑戰你。

2、以類似的方式創建速度與時間的挑戰。
